感測器的迷思 (作者：賴永成)

感測器解析度不見得愈大愈好，需配合被測物體大小及拍攝距離而定。

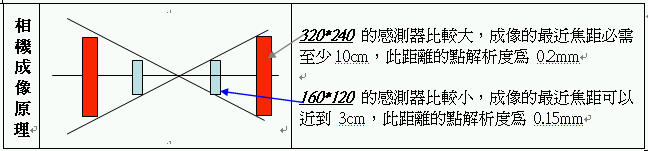

成像後測溫的點解析度大小跟相機成像原理有很大的關係，必需配合使用的鏡頭角度，與拍攝的距離..等等而定。

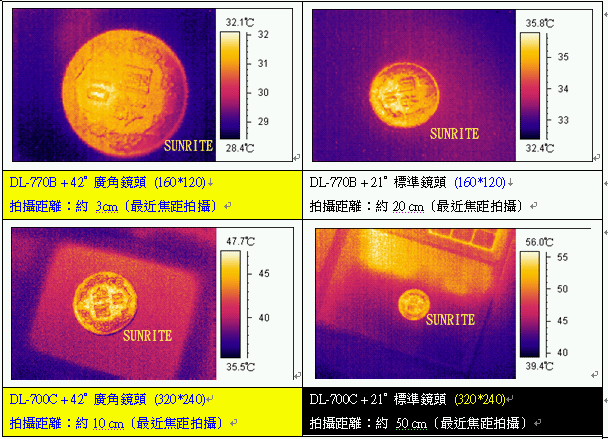

以本公司建議的設備為例，理論值計算，同樣測量距離之下，DL-700C 的解析度比 DL-770A 好，但是搭配上廣角鏡頭之後，因為320*240的感測器比較大，所以要達到成像最近的拍攝焦距必需要10cm以上，反而 160*120 的感測器比較小，成像最近的拍攝焦距僅需要 3cm即可。因此搭配廣角鏡頭後，160*120的點解析度反而比 320*240 好。（參考下圖）

結論

從以上的數據分析，以PCB常用的SMT:0402（約1mm長x0.5mm寬）為例，若不搭配廣角鏡頭，不論選擇任何廠家的紅外線熱像設備，縱使是在最近的拍攝距離之下，都測不到正確的溫度。根據紅外線原理及實際檢測經驗，拍攝設備的點解析度等於被測物體大小時，僅適合於作影像觀測，可以做定性測量，無法做定量的測量。

若要做到定量的測量，被測物體必需涵蓋至少 3個紅外線的點解析度，也就是3x3=9，因此若要用紅外線熱影像做好溫度的把關，搭配廣角鏡頭才是適當的選擇。
